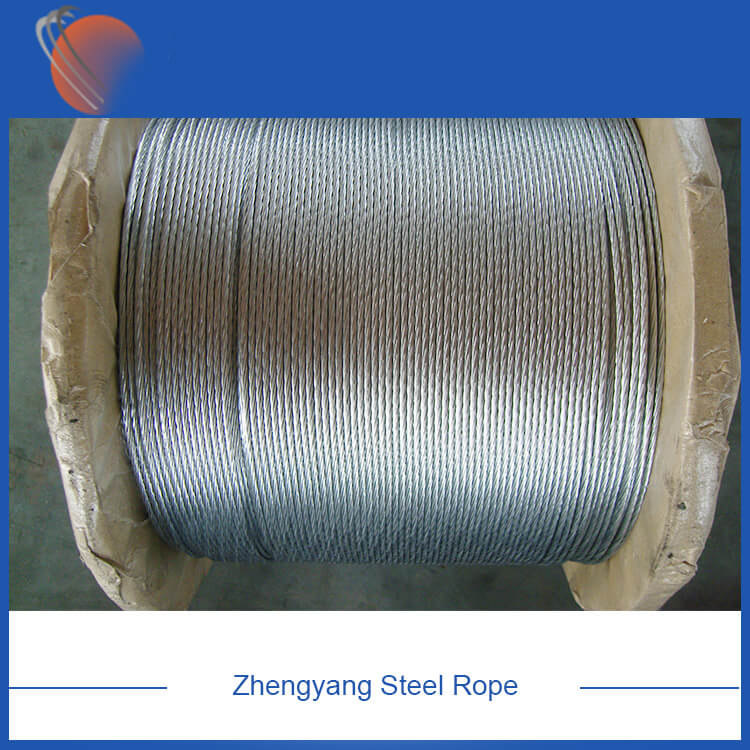

ASTM A475 поцинкована стоманена нишка

ASTM A475 поцинкована стоманена нишка

1 Обхват
1.1 Този стандарт се прилага за пет вида поцинковани стоманени нишки, използвани за връзки, прашки, монтажни проводници и подобни цели, съставени от кръгли стоманени проводници в четири поцинковани тегловни групи.
1.2 Петте нива са както следва:
1.2.1 Общо ниво;
1.2.2 Нормално ниво
1.2.3 ниво на открито огнище;
1.2.4 Високо ниво на интензивност;
1.2.5 Изключително високо ниво на якост.
1.2.6 За минималното натоварване на скъсване на всеки клас стоманена нишка вижте член 8.
1.3 Четирите тегловни групи на цинковия слой са: Тип 1 и Степен А, Степен В и Степен В. Вижте член 12 за минималното тегло на цинковия слой.
14 Стойността, изразена в системата единица час-килограм, е стандартна стойност, а стойностите в скоби са само за справка.
2 референтни стандарта
2.1 Американско дружество за стандарти за изпитване и материали
A90 Метод на изпитване тегло (маса) покритие на стомана с цинк или сплав от цинк A902 терминология за метално покритие от стомана B6 цинков слитък
3 термина
3.1 Определението на собствените съществителни имена, използвани в този стандарт, се отнася до A902
3.2 Описание на специалните термини в този стандарт:
3.2.1 Многожилен проводник-методът на изразяване на завършена стоманена многожилна тел е: номиналният диаметър на многожилния проводник, броят на стоманените проводници в многожилния проводник, минималното натоварване на скъсване на многожилния проводник (виж 8) и покритието тип или група (вижте 12).
4 Съдържание на поръчката 00
4.1 Поръчките, доставени съгласно този стандарт, включват следното:
4.1.1 Броят усукани проводници, измерен с крака;
4.1.2 Номинален диаметър на многожилен проводник, брой стоманени проводници, клас и минимално натоварване на скъсване на многожилен проводник (член 8 и таблица 1);
4.1.3 Тегло на цинковия слой (тип и група) (член 12 и таблица 4);
4.1.4 Дължина на намотка или намотана жица (член 19).
5Материали и производство
5.1 Основният метал трябва да се топи стомана чрез пещ с открито огнище, кислороден преобразувател или електрическа пещ. Качеството и чистотата на стоманата трябва да могат да гарантират, че когато стоманената тел е изтеглена до определения размер и поцинкована, качеството на завършената нишка и монофиламента трябва да бъде еднакво и да има експлоатационни характеристики и характеристики, посочени в този стандарт.
5.2 Цинковият слитък, използван за поцинковане, трябва да отговаря на всяко ниво, посочено в стандарт В6.
6 завъртане
6.1 Освен ако не е посочено друго, усуканият проводник трябва да бъде оставен усукан. Лявото усукване се дефинира като усукване в посока обратна на часовниковата стрелка спрямо наблюдателя. Всички стоманени проводници трябва да бъдат усукани с равномерно опъване. Усукването трябва да е достатъчно стегнато, за да се гарантира, че диаметърът няма да бъде значително намален, когато се приложи напрежение от 10% от минималното натоварване при счупване.
6.2 Свързаният проводник 1 × 3 трябва да се състои от 3 стоманени проводника, усукани концентрично и да имат еднаква дължина на полагане не по -малко от 14 пъти номиналния диаметър на многожилния проводник и не повече от 20 пъти.
6.3 1 × 7 многожилен проводник трябва да се състои от 6 стоманени проводника, концентрично усукани около централен проводник, и да имат еднаква дължина на полагане, не по -голяма от 16 пъти номиналния диаметър на многожилния проводник.
6.4 1 × 19 многожилен проводник се състои от 6 вътрешни стоманени проводника и 12 външни стоманени проводника, концентрично усукани около централна стоманена тел. 6-те стоманени проводника трябва да бъдат усукани с дясна ръка и да имат номинален диаметър не по-голям от 7-те стоманени проводника. Умножава дължината на униформата. Номиналният диаметър на 7 -те жила от стоманена тел трябва да бъде 3 пъти номиналния диаметър на стоманената тел. 12-те проводника във външния слой са усукани вляво и трябва да бъдат концентрично усукани около 7 жични жила и имат еднаква дължина на полагане, не по-голяма от 16 пъти номиналния диаметър на многожилния проводник. вътрешни стоманени проводници, 12 междинни стоманени проводника и 18 външни стоманени проводника, концентрично усукани около централна стоманена тел. 6-те стоманени проводника са усукани вляво и имат не повече от 7 проводника. Равномерна дължина на полагане 16 пъти номиналния диаметър на сърцевината от стоманена тел. Номиналният диаметър на 7 -те жила от стоманена тел трябва да бъде 3 пъти номиналния диаметър на стоманената тел. 12-те стоманени проводника от среден слой са усукани с дясна ръка и концентрично усукани около 7 жили от стоманена тел и имат еднаква дължина на полагане, не по-голяма от 16 пъти номиналния диаметър на 19-те жили от стоманена тел. Номиналният диаметър на 19 -те жили от стоманена тел трябва да бъде 5 от номиналния диаметър на стоманената тел. 18-те външни стоманени проводника са усукани вляво и концентрично усукани около 19-те жили от стоманена тел и имат еднаква дължина на полагане, не по-голяма от 16 пъти номиналния диаметър на многожилния проводник.
6.6 Всички стоманени проводници в многожилния проводник трябва естествено да са в правилното положение в завършената стоманена нишка. Когато накъсаният проводник се отреже, проводникът в счупения край трябва да се държи на място или проводникът може лесно да бъде нулиран на ръка, за да се задържи на място. На място. Това може да бъде постигнато чрез различни методи или процеси, като предварителна деформация, постдеформация или формоване и фиксиране.
